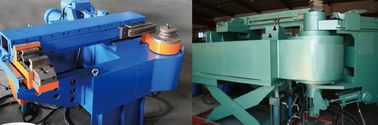

C の管の耐熱性曲がる膜のパネルの生産ライン

C の管の耐熱性曲がる膜のパネルの生産ライン



 （Ⅰの）特徴

  装置はところでの開けました上り型をそしてアップ/ダウンの下型提供されます。 demoulding R の肘のくねりの小規模なシステムのために非常に便利であるかどれが。 制御のポイント、脈拍のエンコーダーの使用、速度は、輸入の比例した弁とのブスター圧力曲がります。 タッチ画面によって置かれる変数。

    （Ⅱの）目的

     装置は過熱装置、再加熱装置、大き容量の発電所のボイラーのエコノマイザの sperpetuator の処理で主に使用されます。

     B の管材料は等炭素鋼（20G、SA210A、SA178C、等）、耐熱性合金鋼鉄（15CrMo、12Cr1MoV、SA213-T12、T22、T23、T91、T92、T122、等）、ステンレス鋼（SA213-TP304H、TP321H、TP347H、薄くきめの細かい TP347HFG）です。

    C の管の指定: 外径: Φ32 | Φ76

                                        厚さ: 3.5 | 14mm

    D は serpentuator の生産ラインが機械装備されています

Ⅲ技術的要求事項および主要な技術仕様:

  （Ⅰ） CNC の油圧後押しのベンダーの主要な変数:

    外径管: Φ32 | Φ76

    B の厚さ: 3.5 | 14.0mm

    C の曲げ半径: 32 | R250

    D の曲げ半径: t/D の≥ 0.1、R/D = 1.2 時

    E の曲がる角度: プロダクト曲がる角度: 180 °

    F 機械利用できるくねり角度: 195 °

    G 機械曲がる角度の精密: ± 0.1 の °

    H の曲がる速度: 1 | 4rpm、帰り 4rpm

    私は材料を配管します: 炭素鋼、低合金の鋼鉄、耐熱性合金鋼鉄、ステンレス鋼

    接合されたまっすぐな管の J の長さ: 30m | 90m

    K の供給: ベンダーから荷を積む供給 CNC の曲がる機械の CNC システムによって方向を与える供給の器具に悩まします。 時間の供給の長さ: 最も大きい≥ 20 の m （車輪の供給を使用して）

       送り速度: 40m/min | 調節可能な 0.5m/min

       b の供給の正確さ: ± 1mm/10m の time> 19 のメートル（オープン供給の長さ）の NC の供給の長さ

    2 つの隣接した肘間の L 最低のまっすぐなセクション: 100mm

    M の曲げモーメント: 8t.m は考察に管の最も大きい曲がる容量 19m の管の列の長さおよび 90m .etc の要因の全長を運ぶべきです。

    N の曲がる方法: 冷たい後押し

         ヘッディング力: 0 | 25t は、別の曲がる角度で調節可能、管の異なった角度に会うために前もって選ばれる

         b の後押しの打撃: 700mm

         c のブスター クランプはブロック レベルの規則である場合もあります。 曲がるモードは分離の後に全式のための 2 つの半分に純整理 80mm よりより少しべきではないです分けることができます。旋盤のベッドの構造を 180 以上 ° に serpentuator プロセスを満たすことができましたりまたは洗い流しますいくつかの異なった角度を機械で造って下さい。 曲がる管の CNC の供給装置と中心間の間隔: ≤ 2.5 メートル。

     O の制御システム: CNC

     P の曲がる方向: 左に曲がるか、一度だけに曲がり終えるためにまたは人工的な外力なしで回転を訂正して下さい。

     Q くねりのメカニズムの制御:

          a. すべてのデッサン情報の複数の包装の管の列は入れることができます: 曲がる角度のような、まっすぐな長さ。

          b. 含まれるすべての行為は生産を曲げて、管理されます蹴ることを含んで等後押しする曲がること、モード締め金で止める、供給。 滑らかに接続できるかどれが。

（Ⅱの）肘の評価の規準:

      roundness≤ 10%

                                         Dmax-Dmin

           円形 = 2x ------------------------------ x100%

                                         Dmax + Dmin

         ところ: Dmax ----- くねり、mm の大口径;

                      Dmin ----- Dmax の横断平面の小さい直径; mm;

      B 次の方式によって計算されるくねりの最低の直径 Dmin のポイント:

       Dmin の≥ 0.895Dw +0.233 t （まっすぐな管、まっすぐな管の名目上外径 Dw-の t-の最低の壁厚さ）;

      C は R = 1.2D くねり壁薄くなる部を可能にします:

            薄くなることを割り当てるべき側面: Sa の≥ S の × （1-10%）

          ところ: Sa 肘の側面壁厚さ;

                       S- まっすぐな実際の管の半径

      D にシステム PLC の I/0 の監視の欠陥コードそして状態を表示できる広範囲の欠陥の自己診断機能があります。

      E にすべての種類の装置プラットホームの工作物中国のロゴかグラフィックのロゴがあります:

      F は互いの間で変えられる 2 つの操作の方法で装置作動するべきです。

        半自動: この運営方法はステップ・バイ・ステップ操作を自動的に達成できます。

        手動で b: あらゆる行為は対応するボタンに基づいていなければなりません。

     G は考察にプロシージャ オペレータおよび装置の安全を保障する必要な連結および共同機能を運ぶべきです。

     4Kg/cm2 圧力によって設計されている H の空気回路

     I R = 40 | 自動的に曲がる 250 serpentuator の管。

     J の楕円形の肘は、薄くなること次の条件よりより少しべきではないです:



相対的な曲げ半径	楕円率	最高の薄くなる率
R=1.2D	10	12
R=1.5D	8	10
R=2D	5	5
