起源の場所: | 中国 |
ブランド名: | JJR |
証明: | ISO9000 |
モデル番号: | YKD9320E |
最小注文数量: | 台分 |
---|---|
パッケージの詳細: | 木の場合 |
受渡し時間: | 1ヶ月 |
支払条件: | TT、L/C |
供給の能力: | 50sets/month |
Max. diameter of work: | φ200mm | Max. module of work: | 5mm |
---|---|---|---|
Hole of work spindle: | φ90H6 | Hole of cutter spindle: | 7:24(Taper) ISO40 |
Hole of cutter spindle adaptor: | φ14H6 | Chamfering angle: corners faces: | 80~130° 0 ~ 15° |
Adjusting angle of cutter spindle: horizontal vertical: | 0~45° 15~45° | Max. traverse of cutter spindle: | 200mm |
ハイライト: | ギヤ歯の溝を彫る機械,溝を彫り、円形化機械ギヤ |

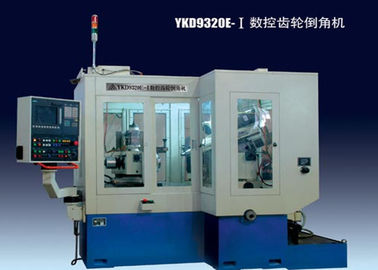

Siemens 802d 4 の軸線 CNC システム、炭化物の合金のカッターが付いている 12KVA ギヤ溝を彫る機械
記述:

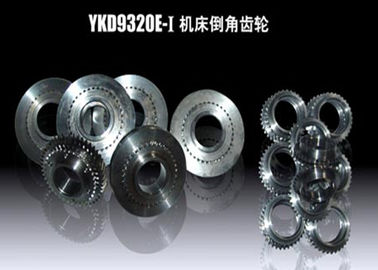

これは自動車に使用するギヤ ボックスの転位ギヤに溝を彫るために主に設計されている CNC 機械です。 鋭いコーナーおよび丸かどが付いているディスク タイプ ギヤそしてリング ギヤはこの機械で収容することができます。 炭化物の合金のカッターは機械で機械的に締め金で止められます。 機械は全エンクロージャがモジュラー設計され、水平に配例され、そして装備されています。 機械の働き原則は歯の溝を彫ることへ断続的な歯です。 SIEMENS 802D の 4 軸線 CNC システムが装備されている機械は 2 つの表面フライスによって機械で造られるギヤの中心について対称両側の歯に同時に溝を彫ります。 機械の供給動きはカッターによって行われます。 1 本の歯が終了した後、カッターの紡錘は次の歯に溝を彫るための工作物の索引取り除き。 高性能、最大限に活用された機械化の質および容易な操作によって特徴付けられて、機械は新製品の小さいロットの両方試験の生産および大量生産のための必要性を満たすことができます。
指定:
最高。 仕事の直径 |
mm |
φ200 |
最高。 仕事のモジュール |
mm |
5 |
仕事の紡錘の穴 |
|
φ90H6 |
カッターの紡錘の穴 |
|
7:24 (先を細くすること) ISO40 |
カッターの紡錘のアダプターの穴 |
|
φ14H6 |
溝を彫る角度: コーナー |
|
80~130° |
カッターの紡錘の角度の調節: 横 |
|
0~45° |
最高。 カッターの紡錘の横断して下さい |
mm |
200 |
workhead の垂直調節器 |
mm |
150 |
workhead の横の横断 |
mm |
200 |
カッターの紡錘の速度 |
rpm |
5000 まで |
生産性 |
teeth/m |
>60 |
機械の総力 |
KVA |
12 |
全体寸法(L×W×H) |
mm |
2100×1650×2140 |
純重量 |
kg |
4500 |
企業収益:
Heng Yong の会社は多くのベテランの専門家を集めました。 このチームは経験の何十年かにわたって人々によって鉛持っています、若く、精力的なエンジニアで満たされて行い。 強い研究および成長の能力によって、私達の会社はギヤ機械類の大ぞろいの開発に異常な努力を置きました。 今度は私達は次の通り私達の顧客を提供主要なプロダクトできます: 形削り盤、まっすぐな斜めギヤ発電機、螺線形の斜めギヤ発電機、螺線形の斜めギヤ粉砕機、ハイポイド ギヤ テスター、ギヤ出版物を、ギヤ溝を彫る機械癒やす、ラッパー、ギヤ ギヤ Hobbers、製造所を、16 種類のギヤ カップリングの系列減らす、継ぎ目が無い管の伸張のための砥石で研ぐ機械、縦及び横のマシニング センター、特別な精密速度減力剤、ロール Stander 低いドライブ装置および環境の防護装置、30 家族以上、および 150 以上のタイプおよび指定連動させて下さい。 頑丈で、大きい CNC ギヤ機械類を発達させることの会社の焦点は市場に、政府によって緊急に必要とされ、できるだけ早く工業化するために作る高度ギヤ機械類の大きい変化を提供します。 ソフトウェアを設計している会社は一流 3D を成長し、設計のために使用しています。 会社は研究開発と何年もの間テンシン大学そして他の大学に協力によって作成を結合します。
コンタクトパーソン: Mr. Ma
電話番号: 1365378334
ファックス: 86-21-3106937
