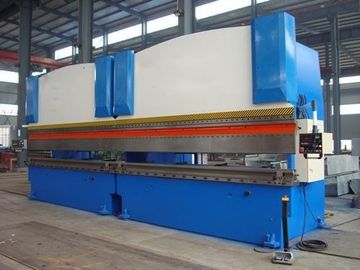

CNC を協力する 2 セットの同時性の油圧管の曲がる機械



CNC を協力する 2 セットの同時性の油圧管の曲がる機械

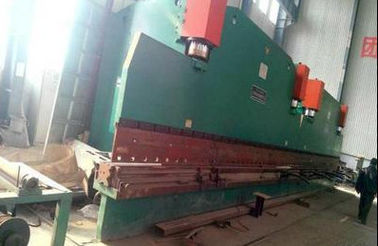

    私達が街灯柱を作り出したいと思うとき私達は曲がる機械によって鋼板を曲げなければなりません。 私達は頻繁に非常に長い街灯柱のために 2 セットの曲がる機械を使用します。 2 台の機械はかもしれなく油圧および電気同時性制御によって協力します。

        このモデル装置はさまざまな形に金属材料、適切な型の選択を曲げるために主に、曲がることができます使用されます。この装置は油圧制御、型ですシリンダーによってアップ/ダウンです。

機械ブロックおよび背部ゲージは直観的な反対の打撃が、使いやすい装備されています。機械主関数次のように: 急流は、減速、圧力、速いリターン等保ちます、それは便利な、信頼できる仕事はずです。

        機械の油圧同時性は非常によいです、従って正確さの位置の働く正確さそして反復性は高いです、上部型に微調整のメカニズムがあり、均一ギャップおよびより低く型、曲がる角度の正確さを改善するために保障するために型の各部分の高さの位置を、ことを上部間の曲がる仕事調節、できます。



技術的な変数



モデル	圧力   KN	版の長さ mm	コラム 間隔 mm	喉 深さ 分	スライド 打撃 mm	モーター力 kw
WC67Y40/2200	400	2200	1700	200	100	4
WC67Y40/2500	400	2500	1900 年	200	100	4
WC67Y50/2500	500	2500	1900 年	250	100	4
WC67Y50/3200	500	3200	2500	250	100	4
WC67Y63/2500	630	2500	1900 年	250	120	5.5
WC67Y63/3200	630	3200	2500	250	120	5.5
WC67Y80/3200	800	3200	2500	250	120	5.5
WC67Y80/4000	800	4000	3000	250	120	5.5
WC67Y100/2500	1000	2500	1900 年	320	120	7.5
WC67Y100/3200	1000	3200	2500	320	120	7.5
WC67Y100/4000	1000	4000	3000	320	120	7.5
WC67Y100/5000	1000	5000	4000	320	120	7.5
WC67Y125/2500	1250	2500	1900 年	320	120	7.5
WC67Y125/3200	1250	3200	2500	320	120	7.5
WC67Y125/4000	1250	4000	3000	320	120	7.5
WC67Y125/5000	1250	5000	4000	320	120	7.5
WC67Y160/3200	1600	3200	2500	320	200	11
WC67Y160/4000	1600	4000	3000	320	200	11
WC67Y160/5000	1600	5000	4000	320	200	15
WC67Y160/6000	1600	6000	4800	320	200	15
WC67Y200/3200	2000 年	3200	2600	320	200	15
WC67Y200/4000	2000 年	4000	3100	320	200	15
WC67Y200/5000	2000 年	5000	4000	320	200	15
WC67Y200/6000	2000 年	6000	4800	320	200	15
WC67Y250/3200	2500	3200	2600	400	250	18.5
WC67Y250/4000	2500	4000	3200	400	250	18.5
WC67Y250/5000	2500	5000	4000	400	250	18.5
WC67Y300/4000	3000	4000	3300	400	250	22
WC67Y300/5000	3000	5000	4000	400	250	22
WC67Y300/6000	3000	6000	5800	400	250	22
WC67Y400/5000	4000	5000	4000	400	250	30
WC67Y400/6000	4000	6000	4800	400	250	30
WC67Y500/6000	5000	6000	4800	400	300	37
WC67Y600/7000	6000	6000	5600	400	300	45
WC67Y700/7000	7000	7000	5600	400	300	45



主要な構造

    この装置は次の部品から成っています: 油圧装置、ベッド、スライダー、背部機械ブロックの送り装置、前の上部転輪、電気、等のベッドは左のコラム、右のコラム、油ポンプから成り、働テーブルはコラムで、シリンダー固定されます。機械ブロックはシリンダー、移動間隔が thec 数カウンターによって表示行ったブロックで fixxed。 前のローラーはカウンターによって表示されます鋼板、背部で固定される停止供給装置旅行の間隔を支えるかもしれません。 上部型は上下に調節します曲がる角度の正確さを改善するために上部とより低く型間の均一ギャップを保障するためにそうかもしれません。 主制御機能: 連続的な打撃、間隔を、フィート スイッチじりじり動かす、単一の打撃自動閉鎖機能。



油圧装置



歯車ポンプ、弁、管部品で等構成される油圧装置。油圧弁は構成弁シリーズ、髄のあるの上で固定されるパイプラインを採用しましたりおよび便利なデバッギング維持します。 酸性染料で色落ちすることをしなさい油圧パイプライン、そして取付けるため。



電気システム



電気箱で構成される装置電気システムはテーブルを、握りますボタンを作動させます。

主要な指定

システム仕事の電圧は 400V 50Hz です;

環境の温度は -5℃~45℃です;

別の保護

現在の短い保護をする遮断器が付いているあらゆるモーター;

負荷保護をする熱リレーが付いているあらゆるモーター;

限界スイッチの上下にとの限界の保護をするためにひっくり返、再調節される油圧ポンプすべて;

リモートへの「緊急な停止」ボタンとの作動のテーブルおよび把握ボタンすべての分路解放が付いている主要な電力の遮断器は、主要な電力を切りました。



装置の管理の標準



A. GB/T14349-1993;

B. GB17210-7;

C. JB/T14349-1992;

D. GB8768-83;

装置の電気制御の E. GB5226.1-2002 Native の現在の標準。



主要なコンポーネントの製造業者



供給の範囲およびパッキング



A.身体部分: 主要なベッドの構造、主要なモーター装置およびそう on.6、供給の範囲およびパッキング

B.油圧装置。

C.電気制御システム（電気食器棚、把握ボタン等）。

D.総装置と関連している部品: 前の上部転輪等。

E.技術的なファイルは機械によって提供します:

a. デッサン、電子デッサン、参照、証明書、容器のローディング リストを取付けて下さい。

b. 材料、熱処理、物質的な機械テストのレポートの点検等。



バイヤーの修理されるいくつか



装置設置、管置く、ワイヤーで縛る、および他の仕事（埋め込まれる基礎を含んで下さい

第二にグラウトを詰める部品は、）バイヤーの点で終了するなります。

B. Planking は防御フェンスの arround を装置取付け。

C.部品および他の必要な部品を基づかせていること。

D.潤滑脂肪質オイル、潤滑およびそう他は前に好みます。

E.装置電気箱の主力インターフェイスに 380V/50HZ 入力を供給して下さい。

F.販売人の点の訓練をするために労働者を整理して下さい。



点検および保証



機械の保証の持続期間は人工的な無知のあらゆる失敗操作を除く商品の引渡しの証明書の日付からの 12 か月（消費可能な部品および働き用具を除いて）、あります。 販売人は担当します解決することおよび耐えることを技量のための費用と関連している保証（新しい部品、等を送る修理）の期間内の machineryand/or の悪い技量の設計されている不良から引き起こされるすべての充満および費用および材料を

    それがバイヤー商品の欠陥や失敗発見すれば、バイヤーはそのような欠陥の theseller をや失敗または電子メール ファクシミリで知らせます。 販売人はバイヤーの通知のレシートの後の 01 週内の良質の新しいものと不完全な商品を修理するか、または取り替えます。 保証期間の間に、故障がプロダクトの設計および/または製造が原因であるためにここに提供される販売人確認されている販売人の技術者がバイヤーによって供給されるべきである文書による徴候および該当の映像を点検した、確認する後故障のための解決を提案するために販売人は責任があります。 販売人はバイヤーの要求によって海外オンサイト・サービスを提供するためにサービス エンジニアを急派します。 販売人は関連した国内交通機関の費用をカバーし、サービス期間の間にサービス エンジニアの賃金に耐え、そして往復切符を提供します。 但し、バイヤーは査証を適用し、サービス期間の間に彼らのローカル板、調節および運送料に耐えるために責任があるように販売人のサービス エンジニアを助けましたり、またそれらに解釈サービスをそれに応じて提供します。

      販売人がここに提供したプロダクトの設計および/または製造以外引き起こされる故障販売されたプロダクトの販売人の海外オンサイト・サービスのためのバイヤーの要求に、バイヤーは次の（を含むがそれに限定されず）支出および責任に耐えます: 販売人のサービス エンジニアを査証をサービス国にか区域適用し、サービス期間（普通 70USD/day）の間に販売人のサービス エンジニアの賃金に耐える関連した査証料金を覆うために助ける責任サービス エンジニアのためのサービス期間の間にサービス エンジニアのローカル板、調節および運送料、また解釈サービス カバーする往復切符を提供します。
