自動油圧管の曲がる機械 DW50CNC の冷たい SS の管の曲がる機械
商品の詳細:
起源の場所: 中国江蘇省
ブランド名: Hengyang
証明: ISO9001-2000
モデル番号: DW50CNC
お支払配送条件:
最小注文数量: 1
パッケージの詳細: お客様のリクエストによると
受渡し時間: 60日
支払条件: TT、郵送物の前の 70% による 30%advanced 支払
供給の能力: 1 ヶ月あたりの 20
連絡先
詳細製品概要
名前: 油圧管のベンダー 冷却装置:: 水冷
ハイライト:

冷たい曲がる機械

,

CNC の管の曲がる機械





自動油圧管の曲がる機械DW50CNCの冷たいSSの管の曲がる機械





速い細部



条件:新しい原産地:江蘇中国

型式番号:DW50CNC機械タイプ:管および管の曲がる機械

原料:管力:油圧

証明:技術CE&ISO:風邪および暖房の曲がること

冷却装置:水冷の余分サービス:終わりの形成





機械主要な技術的な変数:



いいえ。

主要な技術的な変数

パラメータ値

ノート

1

最高の曲がる容量

Ф50×2 mm



2

最高の曲がる長さ

2500のmm



3

曲げ半径

R35-250



4

最高の曲がる角度

195°degree

曲がるaccuracy±0.1°

5

曲がることの最大数

20部分



6

曲がる速度

44°sec



7

回転の角度

0~±360°degree

角度accuracy±0.1°

8

供給の正確さ

±0.1 mm



9

システム評価される圧力

12Mpa



10

油ポンプの変位

19L/min



11

曲がるプログラム記憶容量

500set



12

サーボ モーター力

400W



13

自動供給のサーボ モーター力

1.5KW



14

モーター力

5.5KW



15

全体寸法

4000×750×1400



16

重量

1400kg



17

油圧オイル

32 #油圧オイル(冬)

46 #油圧オイル(夏)





特徴



1. 完全装備のタイプおよび数値制御の(NC)共通のタイプ機能。
2.の供給および車のコーナーはサーボ制御スペースです。
3.角度のサーボ ドライブ、高精度、高性能の間隔をあけて下さい。
4。強力な利用できる計算コンピュータが付いているタッチ画面を使用して下さい。

5.500組の曲がるデータ記憶は、1つのいろいろな角度行きます

6. 調節可能な心棒のホールダーは規則の二重および多層曲がる変更を実現できます。

7.DW-CNCは経済的、与えますであり空間的な角度はユーザーの費用を救う機械マニュアルです。


8. 特に設計されていた心棒の自動か手動給油。

適用材料:鋼鉄、ステンレス鋼、黄銅、アルミニウム管および他の形。

特別な付属品:特別な工具細工、しわなしの板、補助押し装置。





仕事



   機械は角度サーボ装置の主要な伝達メカニズム、心棒ボディ、上の装填装置、クリップ装填装置、トロリー供給装置、主要な部品、電気システムおよび油圧装置の部品から成っています。、モーターによって運転されるポンプ作動中、圧力オイルの回転はセット変数にタッチ画面、マイクロコンピューター(PLC)によって、近い開くために、電磁弁を制御する指示を出すためにようにある特定の順序および管システムの三次元スペースの目的を曲げる高精度を達成する秩序の行為でシリンダー供給されます。





機械概観:



 DW50 CNCの自動単一ヘッドの油圧管の曲がる機械マイクロコンピューター制御、油圧ドライブ、中国のサブタイトル、相互タッチスクリーン操作、特に設計されていたスペース コーナー、油圧ピンチ サーボ モーター自動回転、ロック・アングル、サーボ モーター自動肘の長さは、複数の角度の三次元曲がる管である場合もありましたり自動車の、オートバイの付属品および他の複数の角度の管の高精度の機械化のための経済的で、実用的な管のプロセス モデル、主にです。

主要なコンポーネントおよび主要な機械部品

良質の鋼板からの1機械類は主に構造、高力、高い剛さを溶接しました。

サンド ブラストを使用して2構造および錆が付いているスプレー。

Hitec Co.、10.4インチの台湾の起源の株式会社の3タッチ画面、「HITEC」

4デルタは輸入されたPLCプログラム メーカーおよびサーボ ドライブの三菱電機のコンパクト、高精度、長い生命の日本起源のためのサーボ モーターを採用します。

5つの近さのスイッチおよびエンコーダーは日本の「OMRON」および日本の「NEMICOM」、強いシーリングです

台湾からの有名なブランドの「Hightechの油圧」電磁弁からの6ポンプはブランドを輸入しました、「Asada油圧」オイル レベルに明確で、直観的な表示があります。





機械の主関数



1プログラムする両方とも入れば直接スクリーンの相互接触は、中国語の選択のすべてのメッセージを説明できます。

2プログラムにおよびデータにパスワード保護があります。

3つのくねり、コーナーおよび供給のサーボ運動制御。

一組がの同じ型を要素動かす4つは湾曲6D機能選択に変わるかもしれません死にます。

5機械制御システムはカウントの機能および欠陥の自己診断機能を処理しました。

安全保護の6機械類および保護を非常停止。

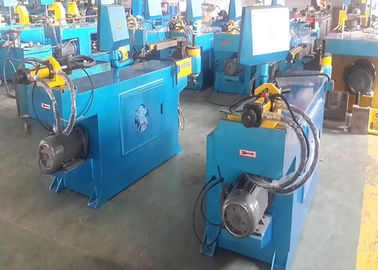

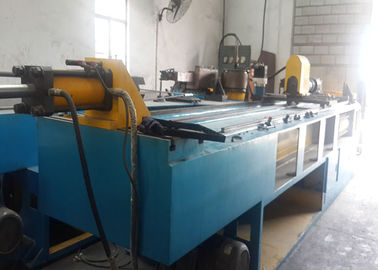

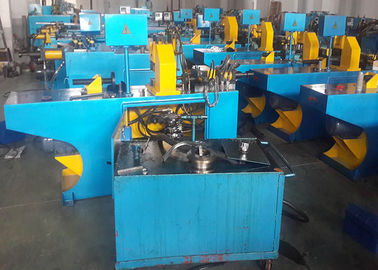

自動油圧管の曲がる機械 DW50CNC の冷たい SS の管の曲がる機械 0自動油圧管の曲がる機械 DW50CNC の冷たい SS の管の曲がる機械 1
