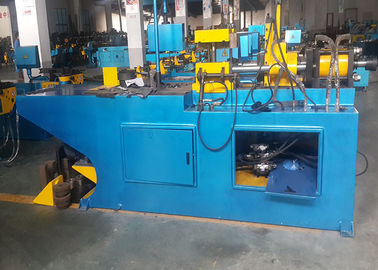

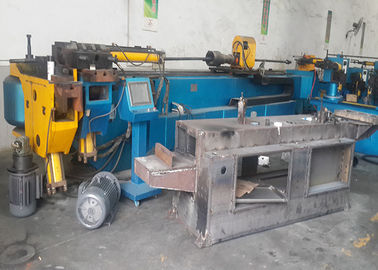

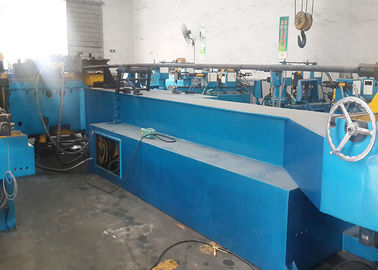

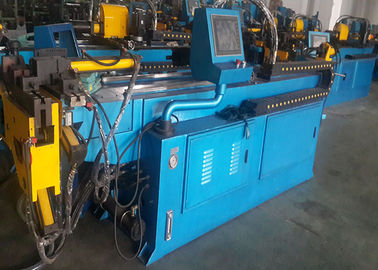

ステンレス鋼ロール/管の曲がる機械R800の排気管の曲がる機械





速い細部





条件:新しい原産地:江蘇中国

型式番号:DW168WNC機械タイプ:管および管の曲がる機械

原料:管力:油圧

証明:技術CE&ISO:風邪および暖房の曲がること

冷却装置:水冷の余分サービス:終わりの形成





DW168WNCの自動単一ヘッドの油圧管のベンダー



技術的な変数:



最高曲がる容量	Φ168×15 A3
最高の曲げ半径	R800
最高の曲げ半径	190°
角の正確さ	±0.2°
最高システム圧力	14Mkp
ポンプ	PVL2-53-F-2R-L
主要なモーター	22KW
全体寸法	8000×2200×1700
重量	15000kg
油圧オイル	32#反摩耗油圧オイル（冬） 46#反摩耗油圧オイル（夏）



特徴:



1. テキストの表示、PLC制御、安定した操作
2.手動、自動のさまざまな機能、半円、全周期、等
3。5種類の角度設定、多項選択
4.自動開始、非常停止、非常停止および継続的、高い安全の可動装置のペダル スイッチ、
5。冷却の循環システム、より安定したランニング
6.型の取り替えは簡単であり、便利、適用範囲が広い生産を促進して下さい。
7.頭部、肘の腕のコンパクト デザインは最高曲がるスペースを提供します





仕事の紹介:



機械は主要なコンポーネントとして主要な伝達メカニズム、心棒ボディ、上の装填装置、クリップ装填装置、電気システムおよび油圧装置から成っています。働いている間管を曲げるために各シリンダーがある特定の順序および秩序で処置をとるように断続的に回る各電磁弁を制御するために与えられる順序とともに圧力オイルを、供給するために、機械はPLCからモーターによって運転されるポンプによって、回ります。





主要なコンポーネントおよび主要な機械部品:



1つは高力および剛さの良質の鋼板溶接された構造から機械主に作られます。

主要な構造がある2つは錆つくことによって錆と塗られますごしごし洗います。

3つはタッチ画面inに10.4です。台湾の起源のHightech Co.、株式会社からのスクリーン

4つAdoptsデルタPLCプログラム メーカーを輸入し、servoドライブ、サーボ モーターはよい密集した、高精度および長い生命の日本の三菱および台湾のデルタから、あります。

5つの近さのスイッチおよびエンコーダーは日本のOMRON、安定した性能のNEMICOMです。

オイル レベルのための明確な表示装置を備えることを持っている「油圧Asada」あります、および6はポンプおよび電磁弁台湾の有名なブランド「夜明けから油圧の」の。





主要な機械機能:



1プログラミングおよび入力は中国語で相互タッチ画面で直接、すべてのメッセージ表示することができます遂行されます。

2プログラムにおよびデータにパスワード保護があります。

3角およびフィード モーターのサーボ機構。

4機械制御システムはカウントの機能および欠陥の自己診断機能を処理しました。

安全保護の5機械類および保護を非常停止。





任意工場文書および情報:



1つの1つの製品認定

2つの1指示

           3一組の配分リング

4アレン・レンチ セット。

5つの型のデッサン（契約によって提供される）。





取付け、依託し、売り上げ後のサービス訓練します



1、取付けおよび受諾

1.1供給側からの需要側面への機械類の後で、需要側面は設備の荷を下すために責任があります。

          1.2製造者は機械依託を担当します。

1.3Demand側面は要求の要求に従う曲がる標本後機械を受け入れるべきです（契約の条件に応じて）

2、訓練します

それらを確かめるためにすべての調節の労働者、オペレータ、維持の労働者（油圧、空気潤滑のシステム保全の人員、電気の、電子および制御システム人員、CNCプログラマー、技術スタッフに）の、作動できま調節しま、修理しま訓練しま、きちんとプログラムします。

3のサービス。

3.1質「3つの保証」の期間:12か月は需要側面によって受諾の依託の日付を形作ります

3.2設備故障の「3つの保証」の期間の間に、製造者は自由な修理、交換部品を担当します（引き起こされる偶然の損傷の規則に違反する需要側面を除く）。

バイヤー日によって必要なサービスを提供するために3.3製造者に返答は電話（ファクシミリ）を需要側面場面に送られる48時間以内のの後の、（休日を除いて）受け取ります。
